L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.

Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.

L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:

• quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
• quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
• quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.

L'interruttore differenziale tipo AC l' intervento è assicurato per correnti alternate sinusoidali differenziali applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).

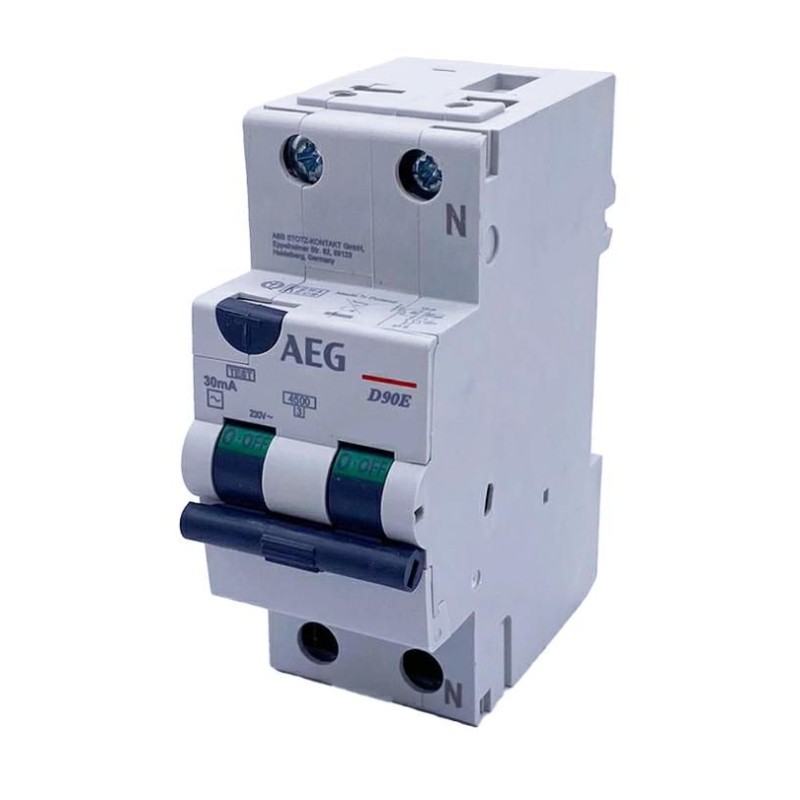

Caratteristiche:

• Serie AEG
• Tensione 230 Vac
• Corrente In 32A
• Potere di interruzione Icn 4,5kA
• Curva d'intervento C
• Corrente differenziale Idn 0.03A
• Tipo di differenziale AC
• 2 moduli
• 1P+N poli
• Altezza 89 mm
• Larghezza 36 mm
• Profondità 76 mm
• Sezione massima del cavo 25mmq
• Grado di protezione: Apparecchio IP4X,Terminali IP2X
